超五类4对非屏蔽双绞线

执行尺度

YD/T1019-2013&EIA/TIA 568B.2&ISO/IEC 11801
产品描述

一、产品描述

?  额定温度：70℃

?  参考尺度：YD/T1019-2013&EIA/TIA 568B.2&ISO/IEC 11801

?  导体：优质固态无氧纯铜

?  切合RoHS认证的彩色高密度聚乙烯绝缘层

?  扯破绳

?  切合RoHS认证的环保优质PVC新料

?  包装：箱装（305m/箱，纸箱尺寸：36CM x 35.5CM x 21.5CM）

二、产品结构

结构结构UTP
对数4对
AWG24AWG
导体直径（mm）0.50±0.01
单股/多股单股
纯铜/镀锡铜固态纯铜
绝缘层绝缘资料HDPE（切合RoHS认证）
绝缘表径（mm）0.9±0.02
线对色谱蓝/白蓝
桔/白桔
绿/白绿
棕/白棕
十字骨架无
屏蔽层特殊屏蔽资料无
屏蔽资料无
排流线无
表层护套表护套资料优质PVC（切合RoHS认证）
表护套扯破绳有
总线径（mm）5.1±0.3

























三、合用领域

?  100 Base-T4

?  100 Base-TX

?  100VG-AnyLAN

?  155Mbps ATM

?  622Mbps ATM

四、机械个性

工作温度-20℃~70℃
最大接受力110牛顿
拉力 最幼弯曲半径8xO.D
阻燃等级通常

五、电气个性

单根导体直流电阻，最大值，+20℃Ω/100m≤9.50
线对直流电阻不平衡，最大值，+20℃%≤2
绝缘电阻，最幼值，+20℃ DC100V~500VMΩ.KM导体/导体：≥5000
工作电容，最大值，0.8kHz或1kHznF/100m≤5.6
线对时延差nF/100m≤45

六、电气个性

频率个性阻抗衰减（20℃）回波损耗近端串音衰减近端串音衰减功率和等电平远端串音衰减等电平远端串音衰减功率和相时延时延差
(MHz)(Ω)(dB/100m)(dB)(dB)(dB)(dB/100m)(dB/100m)(ns/100m)(ns/100m)
4100±154.12356.353.3524955245
85.824.551.848.842.942.9547
106.52550.347.34441545
168.22547.244.239.936.9543
209.32545.842.83835542
2510.424.344.341.33633541
31.2511.723.642.939.934.131.1540
62.51721.538.435.428.125.1539
1002220.135.332.32421538
利用注明

?  100 Base-T4

?  100 Base-TX

?  100VG-AnyLAN

?  155Mbps ATM

?  622Mbps ATM

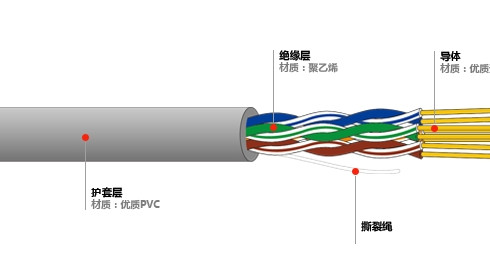

结构示意图
1-2
